TIA-606-B標準簡介

　　ANSI/TIA-606-B是通用的電信基礎設施管理標準，這個標準于2012年6月頒布。這個新出的標準和之前ANSI/TIA -606-A的標準是兼容的。其中附錄1和國際標準TR14763-2-1兼容。該更新的標準根據被管理的基礎設施的復雜程度定義了4個等級的樓宇內或者樓宇間管理，同時最重要的是該標準提出了智能基礎設施管理系統的要求。通常網絡布線的管理影響到了網絡運行的可靠性，由于任何布線或者設備故障引起的網絡中斷都會造成非常大的經濟損失，ANSI/TIA-606-B電信技術設施管理標準的更新發布為提高網絡管理、維護效率給出了指導原則。

　　早期TIA-606-A標準只涉及到了普通的樓宇布線管理，但是沒有提及和考慮數據中心布線設計安裝的管理需求。而TIA-942-A涉及的主要是整體數據中心基礎設施設計標準，很少談及布線管理。后來更新的TIA-606-A 附錄1 發表于2008，附錄使得數據中心布線設計和管理融合起來。而TIA-606-B則考慮到了TIA-606-A和附錄中關于數據中心布線管理的及ISO/IEC TR14763-2-1的要求。

　　無可否認，標簽管理是有效和專業安裝和維護的關鍵因素之一。TIA-606-B標準繼續擴大和定位如何辨識基礎組分關鍵信息管理系統(ITS)。此外，由于融合了標準ISO/IEC TR14763-2-1, 更新過的TIA-606-B 具有更廣泛的適用性。新的標準通過實施便捷的基礎設施管理和降低人力成本來增加了業主的投資價值，從而延長了系統的經濟壽命來提供給用戶有效的服務。

　　TIA-606-B管理要素模型

　　下圖中比較清晰的闡述了TIA-606-B一個電信基礎設施管理系統中包含的元素：

　　1. 布線子系統1的通路和布線(水平子系統)

　　2. 布線子系統2和3的通路和布線(垂直主干系統)

　　3. 電信接地

　　4. 空間(例如入口設施、電信間、設備間)

　　5. 防火裝置

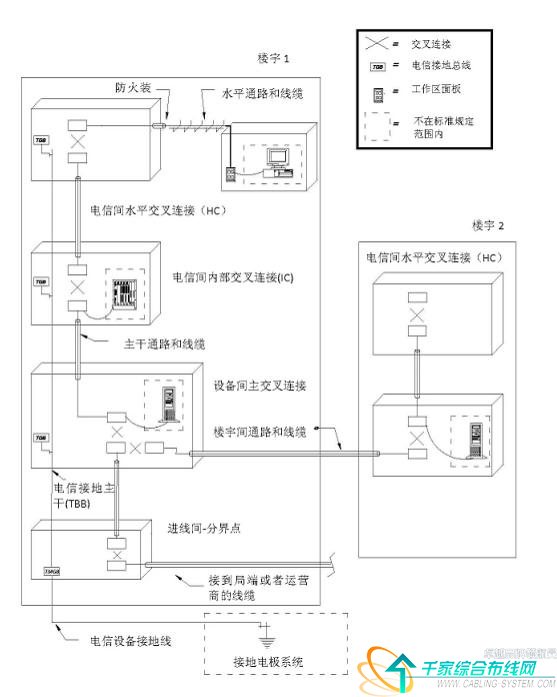

　　圖一：典型的電信基礎設施管理要素模型

　   TIA-606-B 相對于TIA-606-A的變化

　　1. 對于機柜、機架、配線架及電信間和設備間的布線采用TIA-606-A 附錄1中的標示方案。沿用了這些標示方案來定位外部的電信間和設備間。

　　2. 對于布線子系統1、布線子系統2和 3還有園區主干線纜定義了新的標示符格式。但是允許以前就已經存在的舊的標示符格式繼續使用。

　　注意：為了適用于所有的樓宇，術語選自TIA-568-C標準。布線子系統1通常定義為水平鏈路。布線子系統2和布線子系統3定義為(垂直主干)。園區布線有其自己的主干系統區別于常規的2層主干布線子系統2和布線子系統3。標準允許在布線子系統1中一層的交叉連接，在布線子系統2和3中有兩層的交叉連接。這個條款使得標準更加的通用不僅可以應用與數據中心，同樣也適用用商業樓宇、住宅樓宇、工業建筑和醫療建筑等。

　　3. 制定了新的標示符對于電信接口、設備接口、熔接點、集合點和戶外通信空間(維修孔，底座, 手控等)。

　　4. 延伸了對樓內通信布線系統的管理。

　　5. 管理布線子系統2和3根據相應的端口而不是銅纜線對和單獨的光纖。

　　6. 增加接地連接系統管理而不僅僅是TMGB和 TGB。

　　7. 允許現存的標簽格式從而避免已經存在標簽系統每個要素制作新的標簽。

　　8. 提供了智能基礎設施管理系統的參考。

　　9. 這個標準有兩套標簽系統格式，一套是兼容于TIA-606-A的，另外一套是基于TIA-606-A并兼容于ISO/TEC TR 14763-2-1的。新設計的電信基礎設施中必須使用的標簽格式為兼容ISO/TEC TR 14763-2-1的。

　　管理等級的劃分

　　管理的等級的劃分根據電信基礎設施建設的規模和復雜程度，特別是電信空間(TS)的數量,例如設備間(ER),電信間(TR),接入提供商空間，電信服務提供商空間，還有進線空間。不同的等級之間升級時，以便不同時期實施不同基礎設施部分時管理是模塊化的可以兼容的。管理伴隨文字的記錄，現在借由多種電腦系統軟件來實現管理功能。在實際的電信基礎設施建設和使用的過程用，電信設備會有升級、替換產品的需求。例如一棟可供多家企業同時使用的商業樓宇，可能有50年以上的使用壽命。但是多家企業，不可避免會有企業的遷入遷出，這時就會有設備的增加或者改變。而標記管理的意義在于，纜線布放后，但應用可能是經常變化的，有效的標識管理對于布線系統有效管理和靈活運用，對于系統的維護調度提供了很大便利。這個標準不僅建立了管理的原則通過降低人工成本、降低系統錯誤概率、延長系統的經濟壽命等給業主增加了電信基礎設施系統的使用價值，提高了投資回報率。

　　管理共分了4個等級，從等級1到等級4管理內容逐漸增多，等級1的管理要求較少，等級4由于整個電信基礎設施復雜性比較高，所以管理要求的相對最高也最嚴格。下述簡單列舉了各個等級管理要求需要注意的要素：

　　等級 1 由單個設備間服務的電信基礎設施。只有設備間，沒有單獨的電信間和垂直布線子系統。等級1的可以基于記錄冊或電子制表軟件的管理。

　　對于等級1的管理，以下組成部分必須標示清楚：

　　1. 設備間

　　2. 機柜，機架

　　3. 配線架和配線終端

　　4. 配線架端口和配線終端位置

　　5. 在機柜，機架和配線架中間配線的線纜

　　6. 布線子系統1的鏈路

　　7. 電信接地總線

　　8. 電信接地線

　　等級 2 由一個或者多個電信間服務的一棟樓的電信基礎設施。例如一棟樓里包含一個設備間和多個電信間。等級2 的管理元素除了包含等級1中所有管理要求外，還需包含垂直布線子系統，接地系統和防火的管理。等級2可以基于電子制表軟件，專業化管理軟件或者AIM(Automatic Infrastructure Managermet)管理系統系統。

　　對于等級2的管理，以下組成部分必須標示清楚：

　　1. 等級1中所有要求的部分

　　2. 布線子系統2和3，垂直主干部分

　　3. 布線子系統2和3線纜端口

　　4. 防火裝置位置

　　等級 3 由一個包括多個樓宇和外部設施的園區的電信基礎設施。等級3的管理元素除了包含等級2中所有管理要求外，還需包含園區里各棟樓宇標示，園區主干線纜系統的管理。橋架空間和外部子系統的為推薦管理。等級3可以基于電子制表軟件，專業化管理軟件或者AIM管理系統系統。

　　對于等級3的管理，以下組成部分必須標示清楚：

　　1. 等級2中所有要求的部分

　　2. 每棟樓宇

　　3. 園區主干線纜

　　4. 園區主干線纜每對銅纜和每芯光纖

　　除了以上必選項，還有幾個可選項作為標示的補充，例如：樓宇之間的布線路由

　　等級4 由多個園區/多個場所的電信基礎設施。等級4的管理元素除了包含等級3中所有管理要求外，還需要包含各個園區及園區內部元素的標示。對于關鍵的系統，重要樓宇，多個承租戶的樓宇，路徑、空間和樓宇外部的管理都是強烈建議的。等級4可以基于電子制表軟件，專業化管理軟件或者AIM管理系統系統。

　　1. 對于等級4的管理，以下組成部分必須標示清楚：

　　2. 等級3中所有要求的部分

　　3. 每個園區和場所

　　除了以上必選項，還有作為等級4的可選項，例如：樓宇之間布線路由等

　　智能基礎設施管理系統

　　新的 ANSI/TIA-606-B 標準比起A版中來最大的變化是增加了智能基礎設施管理系統，這個系統可以使用一些技術來監測和記錄基礎設施的變化。在基本的管理基礎和系統可靠性之外，如何在網絡布線和設備問題發生是快速的定位和解決問題很重要。而采用智能基礎設施管理系統可以避免以往布線系統管理過程中由于跳接改變而沒有及時維護資料、管理混亂、維護不易等問題。智能基礎設施管理系統也是隨著市場的需求有各種相關的技術發展。目前各類技術主要是信息的讀取方式不同，例如鏈路探測技術(10針，9針)，RFID射頻識別技術，CPID嵌入微芯片的標示點探測技術，內置機械開關或者微型感應器的端口監測技術。不管使用哪種技術，雙配線架的結構能夠更好的實現智能基礎設施的管理功能。在TIA-606-B中并沒有特殊的標簽格式來規定每種不同的基礎設施管理系統的技術和軟件。這些專業的基礎設施管理軟件應該需要可以形成標示并導出數據到其他的設備或者標簽軟件上以打印標簽。

　　智能基礎設施管理系統應該在一定的操作指導下面實施和維護，并包括一套可以保證能夠精確運行的原則。其中標準中列出了關于智能基礎設施管理系統需要能夠滿足的核心要求：

　　a) 自動的記錄存檔, TIA-606-B中要求的管理的所有電信基礎設施要素

　　b) 提供一個所有連接設備完整的記錄

　　c) 為故障診斷提供和解決問題的操作引導

　　d) 提供自動LAN或者SAN網絡連接的狀態的查詢和記錄

　　e) 能夠自動發現連接到網絡的終端設備，并能夠查詢和記錄

　　系統要求有容錯能力，例如在突然斷電情況下記錄不會丟失。系統能夠自動的監控和管理系統中的所有跳線，當連接有變動的時候，系統能夠記錄。如果連接變動不是授權的或者是錯誤的變動，系統能夠及時對錯誤進行報警并記錄。系統還應該可以自動產生電信基礎設施的報告。

　　除了上述的核心要求功能外，智能基礎設施管理系統最好還具有下列特色輔助功能：

　　a) 自動發現和追蹤連接到系統的終端設備的物理地址

　　b) 軟件集成弱電建筑平面CAD圖紙或者其他類型的建筑樓層圖，這樣可以方便查詢電信基礎設施的布局和文件記錄管理。任何一個用戶端口出現異常，網管人員可以迅速的物理定位，管理效率提高。

　　c) 系統可以產生電子工單來授權和記錄跳接的增加、移動、減少等變動，或者集成工單管理系統來實施網絡連接變化所需要的時間，從而減少人為錯誤的可能性并提高工單實施的精確度和效率。

　　d) 創建第10條款中的描述的文本和標簽

　　e) 集成電源的管理和監控，運行環境的變化

　　下列系統中最好使用自動基礎設施管理系統：

　　a)大型和復雜的樓宇和園區，數據中心等(等級2，等級3，等級4)

　　b)需要節省人力資源成本的，員工缺乏的

　　c)員工沒有具備足夠的專業技能和經驗對電信布線進行管理

　　d)需要遠程監控和管理遠程分部，園區

　　如ANSI/TIA-606-B 標準所建議的，復雜結構的商業樓宇的電信間、設備間及數據中心內都可以推薦使用智能基礎設施管理系統，系統中高效的電子工單、智能導航操作、網絡連接實施監測和報警、實時產生基礎設施報表、自動定位物理位置、網絡快速災難恢復、實時準備的文檔連接、遠程網絡管理等等都可以極大的提高電信基礎設施管理的效率。

　　記錄和標示標簽對于管理來說，都是至關重要的。而每次電信基礎設施有增加、減少或者變更后，能否保持精確和及時的記錄影響到了管理的有效性。長期而言，不能準備和及時的記錄變更可能導致很高代價的后果。之前單純的依靠人工來記錄，而人員的變動和交接班都會帶來潛在錯誤的因素。TIA-606-B中提出的智能基礎設施管理系統則能自動實時的更新文檔記錄，查看到的也是最新的實時狀態。這個不僅使得IT管理人員從傳統耗時耗力的紙質文檔維護中解脫出來，同時杜絕了人工書面記錄錯誤的可能。

　　結語

　　TIA-606-B的正式發布，對于電信基礎設施管理有著非常重要的指導意義。TIA-606-B 標準不僅適用于數據中心，同時也適用于商業樓宇，住宅，工業和醫療機構。它現在建立了給業主、最終用戶、制造商、監理方、承包商、集成商、施工方以及基礎設施管理人員的指導方針。同時使得管理從傳統的方式走向智能管理，給予用戶便利提高了電信基礎設施的投資回報率。
